Bảng quy đổi trọng lượng thép hình tra thế nào?
Tra đúng bảng quy đổi trọng lượng thép hình là đối chiếu đúng quy cách tiết diện với đơn vị kg/m, rồi nhân với chiều dài thực tế của thanh thép.
Khi làm dự toán hoặc đặt hàng, bộ phận mua hàng thường cần 3 thông tin trước tiên: loại thép hình, quy cách tiết diện và chiều dài cây. Chỉ thiếu một trong ba dữ kiện này là bảng tra có thể cho ra kết quả sai.

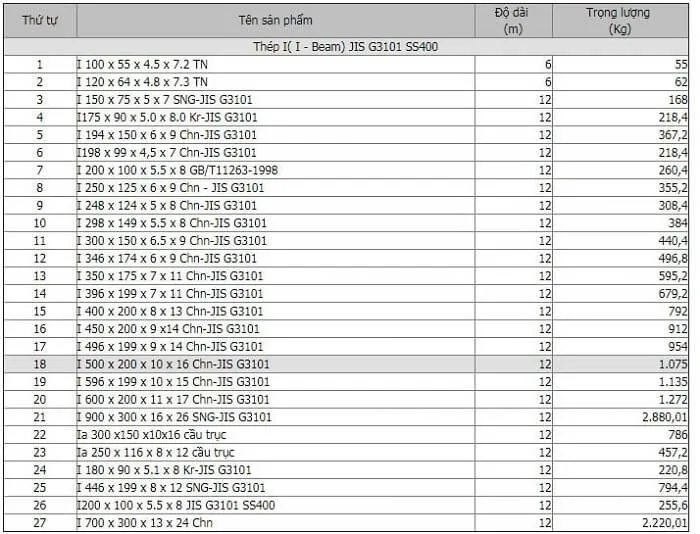

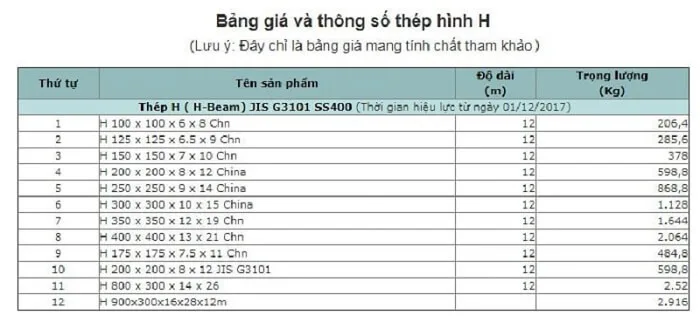

Dưới đây là bảng quy đổi nhanh một số quy cách thép hình thường gặp trên thị trường. Đây là nhóm kích thước xuất hiện nhiều trong kết cấu nhà xưởng, dầm phụ, khung đỡ thiết bị và gia công cơ khí:
| Loại thép hình | Quy cách | Chiều dài tham chiếu | Trọng lượng quy đổi | Cách hiểu nhanh |
|---|---|---|---|---|
| H | H100x100x6x8 | 1 m | 17.2 kg/m | Dùng nhiều cho cấu kiện nhỏ, khung phụ |
| I | I350x150x9x15 | 1 m | 58.5 kg/m | Hay gặp ở dầm chịu lực, dầm cẩu nhẹ |
| I | I350x175x7x11 | 1 m | 49.6 kg/m | Tiết diện phổ biến trong kết cấu công nghiệp |
| U | U100x50x5 | 1 m | 9.36 kg/m | Dùng cho khung phụ, xương đỡ, sàn thao tác |
| U | U125x65x6x8 | 1 m | 13.40 kg/m | Ứng dụng cho dầm mép, gia cường, máng cáp lớn |
| U | U300x90x9x13 | 1 m | 38.10 kg/m | Phù hợp khung đỡ nặng và dầm phụ khẩu độ lớn |
| U | U380x100x10.5×16 | 1 m | 54.50 kg/m | Dùng ở vị trí tải trọng cao hơn |
| V | V125x125x10 | 1 m | 19.1 kg/m | Dùng cho giằng, bản mã góc, liên kết biên |
Theo quy ước kỹ thuật, thép cacbon thường được tính với khối lượng riêng xấp xỉ 7.850 kg/m³. Giá trị này phù hợp với cách lập bảng barem và công thức quy đổi phổ biến trong thiết kế kết cấu năm 2026.
⚠️ Lưu ý: Bảng tra chỉ đáng tin khi quy cách ghi trên chứng từ, nhãn hàng và tiết diện thực tế là cùng một hệ tiêu chuẩn. Không nên lấy bảng JIS để áp cho hàng cán theo hệ khác nếu chưa đối chiếu lại kích thước cánh, bụng và bán kính lượn.
Có thể bạn quan tâm: Quy Cách Trọng Lượng Thép Hình U
Cách đọc quy cách H, I, U, V không bị nhầm
Muốn dùng bảng quy đổi trọng lượng thép hình chính xác, bạn phải đọc đúng cấu trúc kích thước của từng loại tiết diện.
Với thép H và I, chuỗi quy cách thường có dạng chiều cao bụng x bề rộng cánh x dày bụng x dày cánh. Ví dụ H100x100x6x8 nghĩa là chiều cao 100 mm, cánh rộng 100 mm, bụng dày 6 mm và cánh dày 8 mm. Chỉ cần nhầm vị trí hai thông số cuối là trọng lượng đã lệch đáng kể.
Với thép U, cách đọc cũng cần phân biệt rõ chiều cao tiết diện, bề rộng cánh, chiều dày bụng và chiều dày cánh. Trên thực tế, nhiều bảng bán hàng ghi rút gọn kiểu U100x50x5, trong khi một số tài liệu kỹ thuật lại tách riêng cả bụng và cánh. Khi gặp hàng nhập khẩu, nên yêu cầu thêm bản vẽ tiết diện hoặc catalogue.

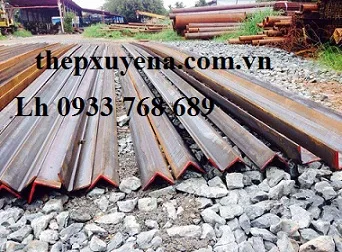

Với thép V đều cạnh, ký hiệu thường là V100x100x8 hoặc V125x125x10. Nếu là thép V lệch cạnh, cần đọc đủ cạnh dài x cạnh ngắn x chiều dày. Đây là chỗ nhiều đội mua hàng nhầm nhất vì chỉ nhìn tên thương mại “V125” rồi tra nhầm sang loại đều cạnh.
Theo kinh nghiệm bóc tách vật tư cho nhà xưởng tiền chế, lỗi phổ biến nhất không nằm ở phép nhân kg/m với chiều dài mà nằm ở bước nhận diện sai tiết diện. Cùng là “I350” nhưng nếu một bên là I350x150x9x15 và một bên là I350x175x7x11 thì chênh lệch trọng lượng đã gần 9 kg trên mỗi mét, kéo theo chênh đáng kể ở đơn giá giao hàng, tải nâng và tổng tải kết cấu.
Một lỗi khác là dùng tên gọi dân dụng thay cho ký hiệu tiêu chuẩn. Thép V thường bị gọi là thép góc, thép L; thép I đôi khi bị gọi lẫn với H nhỏ; thép U lại bị quy đổi theo kinh nghiệm thay vì theo tiết diện thật. Khi lập hồ sơ mua hàng, nên ghi đầy đủ mã quy cách, chiều dài cây và mác thép nếu đã xác định.
Có thể bạn quan tâm: Quy Chuẩn Bảng Trọng Lượng Thép Tròn Chính Xác
Không có bảng thì tính trọng lượng ra sao?
Khi không có bảng quy đổi trọng lượng thép hình, bạn vẫn có thể tính khá sát bằng công thức tổng quát dựa trên diện tích tiết diện.
Nguyên tắc chung là:
Khối lượng thép hình (kg) = 7.850 x Diện tích mặt cắt (m²) x Chiều dài (m)Nếu quy đổi theo đơn vị mm trong sản xuất, người làm kỹ thuật thường đưa về dạng tính diện tích tiết diện trước, sau đó nhân với 0,00785 để ra kg/m. Cách làm này giúp kiểm tra chéo nhanh khi bảng barem thiếu một quy cách lẻ.
Công thức gần đúng cho thép H và I
Với tiết diện H, I, phần khối lượng chủ yếu nằm ở bụng và hai cánh. Một cách tính thực dụng là lấy diện tích bụng cộng diện tích hai cánh, sau đó cộng phần hiệu chỉnh do bán kính lượn ở góc trong nếu cần độ sát cao hơn.
Ví dụ với H100x100x6x8 dài 1 m, kết quả tính thực tế ra khoảng 17.2 kg/m. Con số này rất hữu ích để kiểm tra nhanh khi hàng nhập về xưởng mà chưa có chứng chỉ lô.
Công thức gần đúng cho thép V
Với V đều cạnh, có thể xem tiết diện là tổng của hai bản thép giao nhau rồi trừ phần chồng lặp tại góc. Bản chất công thức là:
Khối lượng xấp xỉ = (2B – t) x t x 0,00785 x chiều dàiTrường hợp V125x125x10 cho kết quả khoảng 19.1 kg/m. Đây là quy cách được dùng nhiều ở hệ giằng, khung đỡ phụ, chân đế thiết bị và các liên kết cần tiết diện góc lớn.
Công thức gần đúng cho thép U
Thép U thường được tính theo tổng diện tích bụng cộng hai cánh. Nếu cần báo giá nhanh tại hiện trường, đây là tiết diện dễ tự kiểm tra nhất vì hình học khá trực quan. Tuy vậy, nếu dùng cho nghiệm thu khối lượng, nên quay về bảng chuẩn của nhà sản xuất hoặc catalogue theo tiêu chuẩn áp dụng.
Trong hồ sơ kỹ thuật năm 2026, cách làm an toàn nhất là dùng công thức để kiểm tra logic, còn giá trị chốt cho mua hàng và giao nhận vẫn nên lấy từ catalogue, bảng quy cách của nhà máy hoặc chứng từ kỹ thuật đi kèm lô hàng.
Có thể bạn quan tâm: Quy Cách, Trọng Lượng Thép Ống
Sai số thực tế phát sinh ở đâu?
Bảng Tra Diện Tích Tiết diện và Khối lượng trên mét dài Thép …Sai số không chỉ đến từ phép tính mà còn đến từ dung sai cán, lớp phủ bề mặt, chiều dài thực tế và việc chọn sai hệ tiêu chuẩn.
Ở hiện trường, nhiều người quen dùng từ “trọng lượng” để chỉ luôn “khối lượng”. Trong cơ học, hai khái niệm này khác nhau, nhưng trong mua hàng và bóc tách thép xây dựng thì kg hoặc kg/m vẫn là cách làm việc trực tiếp và phù hợp nhất.
Theo kinh nghiệm thi công kết cấu thép nhà xưởng, sai số giữa bảng tra và cân thực tế của bó thép thường nằm trong khoảng vài phần trăm, nhất là với lô hàng nhập khẩu từ nhiều nguồn cán khác nhau. Nguyên nhân phổ biến là dung sai chiều dày bụng, chiều dày cánh và bán kính bo góc không hoàn toàn trùng với dữ liệu barem mà bộ phận mua hàng đang dùng.
Trong quá trình kiểm đếm giao nhận, chúng tôi từng gặp trường hợp cùng đặt U300x90 nhưng một lô theo đúng 38.10 kg/m, lô khác nặng hơn thấy rõ do cấu hình tiết diện và dung sai chế tạo khác nhau. Nếu chỉ lấy số cây nhân với kg/m cũ mà không cân xác suất theo bó, chênh lệch tổng khối lượng giao nhận có thể đủ lớn để ảnh hưởng đến chi phí vận chuyển và đối chiếu hóa đơn.
Một trường hợp khác xuất hiện khá nhiều ở thép mạ hoặc hàng đã qua gia công cắt bản mã, khoan lỗ. Bảng quy đổi trọng lượng thép hình chỉ đúng cho thanh nguyên dạng. Ngay khi phát sinh lỗ bu lông, cắt vát đầu, hàn bản tăng cứng hoặc mạ nhúng nóng, khối lượng thực tế sẽ không còn trùng với số kg/m ban đầu.
⚠️ Lưu ý: Nếu công trình dùng thép hình cho vị trí chịu lực chính, không nên lấy bảng tra dân dụng làm cơ sở duy nhất để nghiệm thu. Cần đối chiếu thêm bản vẽ shop, chứng chỉ vật liệu và thông số tiết diện từ catalogue của nhà sản xuất.
Có thể bạn quan tâm: Trọng Lượng Riêng Của Nhôm Bao Nhiêu? Cách Tính Trọng Lượng?
Khi nào dùng bảng tra, khi nào phải đối chiếu tiêu chuẩn?
Bảng quy đổi trọng lượng thép hình phù hợp để tra nhanh, còn hồ sơ tiêu chuẩn phù hợp để chốt kỹ thuật và kiểm soát rủi ro.
Nếu bạn đang lập dự toán sơ bộ, báo giá nhanh hoặc lên kế hoạch vận chuyển, bảng tra kg/m là đủ dùng. Người mua chỉ cần đúng loại tiết diện, đúng chiều dài và nhân ra tổng khối lượng.
Nếu bạn đang làm thiết kế chi tiết, kiểm tra tải trọng nâng, bố trí cẩu lắp hoặc nghiệm thu vật tư đầu vào, nên đối chiếu thêm tiêu chuẩn hình học của tiết diện. Với thép hình nhập khẩu, các hệ tiêu chuẩn như JIS G 3192 thường quy định rõ kích thước hình học, tính chất tiết diện và dung sai chế tạo. Điều này quan trọng vì cùng một tên gọi thương mại chưa chắc đã cho cùng một trọng lượng trên mọi nguồn hàng.

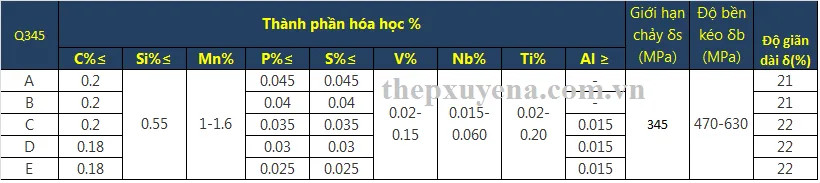

Bộ phận mua hàng cũng nên phân biệt hai lớp dữ liệu: dữ liệu để tính khối lượng và dữ liệu để kiểm tra cơ tính. Mác thép như SS400, A36, S355 hay Q345 không tự động quyết định kg/m, nhưng lại ảnh hưởng trực tiếp đến hồ sơ kỹ thuật, giới hạn chảy, cường độ chịu lực và phạm vi sử dụng của cấu kiện.
Khi làm việc với nhà cung cấp, bộ thông tin tối thiểu nên yêu cầu gồm:
* Quy cách tiết diện đầy đủ * Chiều dài cây hoặc chiều dài cắt * Mác thép * Tiêu chuẩn áp dụng * Khối lượng kg/m hoặc kg/cây * Dung sai và chứng chỉ lô nếu công trình yêu cầu
Cách làm này giúp giảm tình trạng báo giá một kiểu, giao hàng một kiểu và nghiệm thu lại theo bộ thông số thứ ba. Với các dự án cần kiểm soát tải trọng nghiêm, đây là khác biệt rất lớn giữa mua đúng hàng và mua đúng hồ sơ.
Bảng quy đổi trọng lượng thép hình chỉ phát huy giá trị khi đi cùng cách đọc quy cách chuẩn, phép nhân chiều dài chính xác và thói quen đối chiếu tiêu chuẩn trước khi chốt đơn. Nếu bạn đang bóc tách cho công trình cụ thể, hãy dùng bảng để tra nhanh rồi kiểm tra lại bằng tiết diện và catalogue để ra con số đủ tin cậy cho mua hàng, vận chuyển và lắp dựng.
