Bảng tính trọng lượng thép hình dùng để tra gì?
Bảng này dùng để lấy nhanh trọng lượng lý thuyết theo mét dài, từ đó nhân với chiều dài thanh hoặc tổng mét đặt hàng.
Trong thực tế, người dùng thường tìm “bảng tính trọng lượng thép hình” để giải quyết ba việc cùng lúc: tra khối lượng phục vụ dự toán, đối chiếu giữa bản vẽ với đơn đặt hàng, và kiểm tra trọng lượng giao nhận theo lô. Khối lượng riêng của thép kết cấu thường được lấy xấp xỉ 7850 kg/m³, tương ứng trọng lượng thể tích khoảng 78,5 kN/m³ trong tính toán kết cấu.

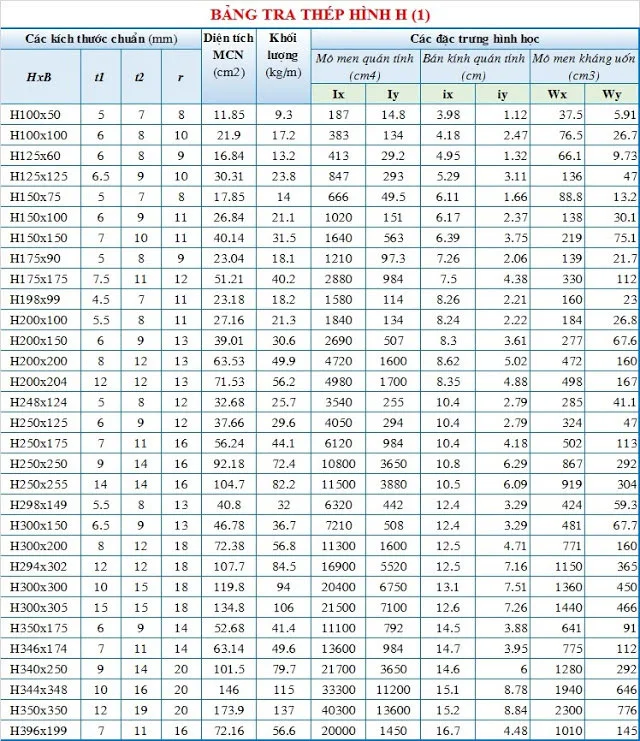

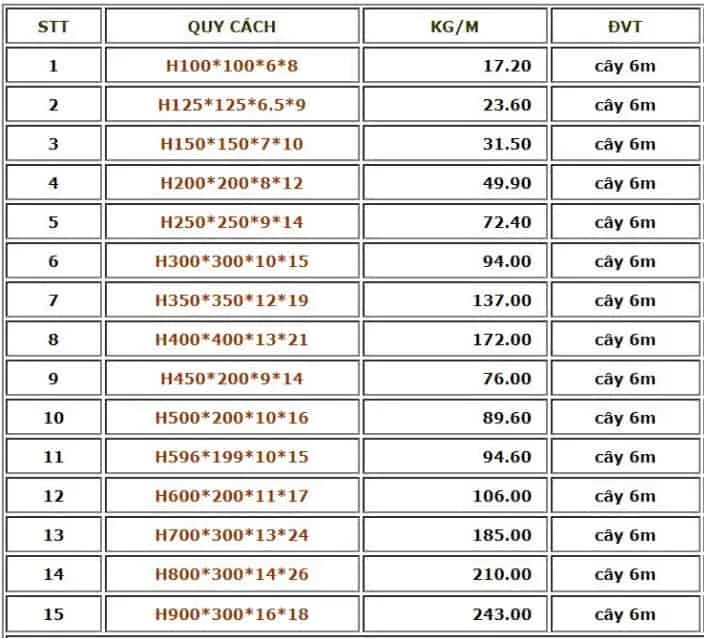

Bảng dưới đây tổng hợp các quy cách phổ biến từ dữ liệu tham khảo trong file đính kèm. Đây là bảng tra lý thuyết theo kg/m, phù hợp cho bóc tách sơ bộ và lập khối lượng mua hàng ban đầu.
| Loại thép hình | Quy cách tham khảo | Chiều dài cây phổ biến | Trọng lượng lý thuyết (kg/m) | Trọng lượng 1 cây (kg) |
|---|---|---|---|---|
| H | 100 x 100 x 6 x 8 | 12 m | 17.2 | 206.4 |
| H | 150 x 150 x 7 x 10 | 12 m | 31.5 | 378.0 |
| H | 200 x 200 x 8 x 12 | 12 m | 49.9 | 598.8 |
| H | 300 x 300 x 10 x 15 | 12 m | 94.0 | 1128.0 |
| U | 50 x 50 x 3 | 6 m | 2.5 | 15.0 |
| U | 100 x 50 x 3.9 | 6 m | 7.5 | 45.0 |
| I | 200 x 100 x 5.5 x 8 | 12 m | 21.3 | 255.6 |
| V | 40 x 40 x 4 | 6 m | 2.42 | 14.52 |
Ví dụ, một lô 30 cây H200 có trọng lượng lý thuyết là 30 x 598,8 = 17.964 kg. Con số này chưa tính bao bì, rỉ sét bề mặt, lớp sơn lót hoặc sai số theo dung sai cán.
⚠️ Lưu ý: Bảng tính trọng lượng thép hình là giá trị lý thuyết. Khi dùng để thanh toán hoặc nghiệm thu, cần đối chiếu thêm tiêu chuẩn sản xuất, dung sai nhà máy và quy cách ghi trên mill test certificate.
Có thể bạn quan tâm: Quy Cách Trọng Lượng Cọc Cừ Thép
Cách tính nhanh từ kích thước ra kg/m
Muốn tự kiểm tra bảng tra, bạn chỉ cần tính diện tích mặt cắt rồi nhân với khối lượng riêng của thép.
Nguyên tắc chung là:
[ m = A \times 7850 ]Trong đó, (m) là khối lượng trên 1 mét dài, đơn vị kg/m; (A) là diện tích mặt cắt, đơn vị m². Nếu tính theo mm² thì quy đổi nhanh:
[ kg/m = A(mm^2) \times 0.00785 ]Cách này hữu ích khi bạn gặp một quy cách không có sẵn trong bảng tính trọng lượng thép hình hoặc cần so lại số liệu giữa catalog và báo giá. Theo dữ liệu thiết kế kết cấu châu Âu, giá trị 7850 kg/m³ là giả định phổ biến cho thép kết cấu.
Ví dụ 1: kiểm tra nhanh thép H 200 x 200 x 8 x 12
Với thép H, cách gần đúng dễ dùng tại hiện trường là tách thành 2 cánh và 1 bụng, sau đó trừ phần chồng hình học nếu cần tính tinh hơn. Lấy gần đúng:
* Diện tích 2 cánh: 2 x 200 x 12 = 4800 mm² * Diện tích bụng: (200 – 2 x 12) x 8 = 1408 mm² * Tổng gần đúng: 6208 mm²
Khối lượng gần đúng:
[ 6208 \times 0.00785 \approx 48.73 , kg/m ]Bảng tham khảo cho H200 cho giá trị 49,9 kg/m. Chênh lệch này là hợp lý vì phép tính nhanh chưa cộng phần bán kính lượn và chi tiết hình học của góc cán.
Ví dụ 2: kiểm tra thép V 40 x 40 x 4
Với thép góc đều cạnh, cách gần đúng là lấy hai cánh rồi trừ phần chồng nhau ở góc:
* Diện tích gần đúng: 40 x 4 + 40 x 4 – 4 x 4 = 304 mm²
Khối lượng gần đúng:
[ 304 \times 0.00785 \approx 2.39 , kg/m ]Bảng tra cho V40x40x4 là 2,42 kg/m, rất sát với phép kiểm tại hiện trường. Đây là lý do vì sao bộ phận mua hàng có thể tự kiểm nhanh mà không cần mở phần mềm kết cấu cho mọi đơn hàng nhỏ.
Theo kinh nghiệm bóc tách vật tư cho nhà xưởng tiền chế, lỗi phổ biến nhất không nằm ở công thức mà nằm ở quy đổi đơn vị. Có đơn vị lấy diện tích theo mm² nhưng lại nhân trực tiếp với 7850, làm khối lượng vọt lên gấp 1.000.000 lần. Cách tránh lỗi này là cố định một mẫu excel: hoặc dùng m² với 7850, hoặc dùng mm² với 0,00785, không trộn hai hệ trong cùng một file.
Có thể bạn quan tâm: Bảng giá lưới thép hàn đổ sàn bê tông chất lượng
Nên chọn H, I, U hay V khi tra bảng?
Mỗi loại thép hình có logic chịu lực khác nhau, vì vậy cùng một mức kg/m nhưng hiệu quả sử dụng chưa chắc giống nhau.
Nếu mục tiêu là cột, dầm chính và khung chịu tải lớn, thép H thường được ưu tiên vì tiết diện cân bằng hơn theo hai phương. Nếu cần dầm phụ hoặc cấu kiện thiên về uốn một phương, thép I thường kinh tế hơn. U và V phù hợp với giằng, bản mã, khung phụ, sườn đỡ hoặc cấu kiện tổ hợp nhẹ.
Bảng dưới đây giúp chọn nhanh trước khi đi sâu vào thiết kế chi tiết:
| Loại thép hình | Đặc trưng tiết diện | Mức khối lượng tham khảo | Ứng dụng điển hình | Lưu ý khi tra bảng |
|---|---|---|---|---|
| H | Cánh rộng, bụng dày hơn | Trung bình đến nặng | Cột, dầm chính, khung nhà xưởng | Dễ nhầm giữa H cán nóng và H tổ hợp |
| I | Cánh hẹp hơn H | Trung bình | Dầm sàn, dầm phụ, cầu công tác | Cần kiểm tra chiều dày cánh và bụng |
| U | Mở một phía | Nhẹ đến trung bình | Xà gồ, khung phụ, ray đỡ, kết cấu phụ | Dễ nhầm giữa U đúc và U chấn |
| V | Góc đều hoặc không đều cạnh | Nhẹ | Giằng mái, khung đỡ, liên kết phụ | Sai số lớn nếu tra nhầm V đều cạnh với không đều cạnh |
| L | Góc lệch ký hiệu theo nhà máy | Nhẹ đến trung bình | Bệ đỡ, khung phụ trợ | Cần kiểm tra đúng quy ước kích thước |
Ở chiều ngược lại, dùng V thay cho U trong khung đỡ thiết bị nhỏ có thể làm bài toán liên kết phức tạp hơn. Cấu kiện nhẹ chưa chắc là cấu kiện hiệu quả nếu số lượng bản mã, chiều dài mối hàn và biến dạng vận hành tăng lên.
Có thể bạn quan tâm: Quy Cách Trọng Lượng Inox SUS
Vì sao trọng lượng thực tế có thể lệch bảng tra?
Khối lượng giao nhận có thể lệch so với bảng vì thép cán nóng luôn đi kèm dung sai kích thước, hình dạng và chiều dài.
Khi thép ra khỏi nhà máy, kích thước thực tế không trùng tuyệt đối với kích thước danh nghĩa. AISC cho biết các sai lệch cho phép về mặt cắt, độ phẳng, độ thẳng, camber và sweep của thép hình cán được quy định trong ASTM A6/A6M. Catalog thép hình của JFE cũng dẫn chiếu JIS G 3192 cho dung sai kích thước và hình dạng của wide flange shapes.
Điều đó dẫn đến một thực tế quan trọng: bảng tính trọng lượng thép hình là cơ sở rất tốt cho dự toán và đặt hàng, nhưng không nên dùng như một giá trị “bất biến” để tranh chấp vài phần nghìn kilogram trên từng cây hàng.
Theo kinh nghiệm kiểm tra giao nhận ở các lô thép hình nhập khẩu cho nhà xưởng công nghiệp, sai khác tổng khối lượng trong khoảng ±1% đến ±3% là tình huống không hiếm nếu lô hàng gồm nhiều size khác nhau, có cắt ngắn theo đơn hoặc có lớp sơn lót chống gỉ từ nhà máy. Với lô ít chủng loại và đủ chiều dài tiêu chuẩn, sai khác thường nhỏ hơn.
Một điểm ít người để ý là chiều dài cây cũng tạo ra chênh lệch đáng kể. JFE nêu dung sai cắt chiều dài có thể ở mức ±50 mm hoặc cộng dương khi đặt hàng theo chiều dài tối thiểu. Với thép H300 nặng 94 kg/m, chỉ cần dài hơn 20 mm mỗi cây thì mỗi cây đã tăng khoảng 1,88 kg; nhân lên 40 cây, chênh gần 75 kg.
⚠️ Lưu ý: Khi kiểm tra cân xe hoặc cân lô, nên tách riêng ba phần: khối lượng lý thuyết theo bảng, khối lượng theo chiều dài thực đo và phần chênh do dung sai sản xuất. Gộp cả ba vào một phép so sánh sẽ rất dễ kết luận sai.
Có thể bạn quan tâm: Trọng Lượng Riêng Của Nhôm Bao Nhiêu? Cách Tính Trọng Lượng?
Dùng bảng tính trọng lượng thép hình thế nào để đặt hàng ít sai nhất?
Cách dùng hiệu quả nhất là khóa đủ quy cách, tiêu chuẩn và chiều dài trước khi nhân kg/m ra tổng khối lượng.
Trong hồ sơ mua hàng, một dòng “thép H200” là chưa đủ. Bạn cần ít nhất: loại thép hình, kích thước đầy đủ, chiều dài cây hoặc tổng mét dài, mác thép, tiêu chuẩn sản xuất, số lượng, điều kiện bề mặt và cách giao nhận khối lượng. Thiếu một trong các trường này, bảng tính trọng lượng thép hình rất dễ bị dùng sai.
Bảng thao tác dưới đây là mẫu kiểm soát nhanh trước khi phát hành đơn đặt hàng:
| Bước | Thông tin phải khóa | Ví dụ | Rủi ro nếu bỏ sót | Kết quả mong đợi |
|---|---|---|---|---|
| 1 | Đúng loại tiết diện | H, I, U, V, L | Tra nhầm bảng kg/m | Chọn đúng nhóm thép hình |
| 2 | Đúng quy cách đầy đủ | H200x200x8x12 | Khối lượng sai theo mặt cắt | Có kg/m chính xác hơn |
| 3 | Đúng chiều dài đặt hàng | 12 m hoặc cắt 5.8 m | Sai tổng khối lượng lô | Ra đúng kg/cây và kg/lô |
| 4 | Đúng tiêu chuẩn và mác thép | SS400, A36, S235JR | Nhầm dung sai và cơ tính | Hồ sơ mua hàng minh bạch |
| 5 | Đúng điều kiện giao nhận | Cân thực tế hoặc theo bảng | Tranh chấp khi nghiệm thu | Thống nhất từ đầu |
| 6 | Đúng xử lý bề mặt | Đen, mạ, sơn lót | Phát sinh chênh cân | Kiểm soát khối lượng toàn bộ |
| 7 | Đúng tài liệu đi kèm | CO, CQ, MTC | Thiếu căn cứ đối chiếu | Truy xuất lô hàng rõ ràng |
Một ví dụ rất thực tế là lô 25 cây I200x100x5.5×8 dài 12 m. Theo bảng tham khảo, 1 cây nặng 255,6 kg; cả lô nặng 6.390 kg. Nếu nhà máy cắt thực tế trung bình 11,97 m/cây, tổng lý thuyết theo chiều dài thực chỉ còn khoảng 6.374 kg, chênh 16 kg trước khi tính đến dung sai cán. Chỉ riêng bước đo chiều dài đã giúp bạn giải thích được phần lớn sai khác ban đầu.
Khi nào nên tra bảng, khi nào phải tính lại từ đầu?
Tra bảng đủ tốt cho dự toán, báo giá và phần lớn đơn hàng tiêu chuẩn; tính lại từ đầu cần thiết khi gặp tiết diện không chuẩn hoặc cấu kiện tổ hợp.
Nếu bạn đang dùng thép hình cán nóng tiêu chuẩn, chiều dài phổ biến 6 m hoặc 12 m và quy cách đã có sẵn trong catalog, bảng tính trọng lượng thép hình là lựa chọn nhanh và đủ tin cậy cho công việc hàng ngày. Đây là trường hợp phổ biến nhất ở bộ phận mua hàng.
Ngược lại, nên tính lại từ đầu khi gặp thép tổ hợp hàn, thép khoan lỗ dày đặc, thép cắt bụng, cấu kiện có bản tăng cường hoặc thép nhập khẩu ghi quy cách theo series khác với bảng nội bộ. Khi đó, kg/m trong bảng chuẩn không còn phản ánh đúng khối lượng thực tế của cấu kiện sau gia công.
Một tình huống khác cũng nên tính lại là khi cần kiểm tra tải cẩu, tải xe hoặc phản lực tạm trong biện pháp thi công. Lúc này sai số vài phần trăm có thể ảnh hưởng đến lựa chọn thiết bị nâng, đặc biệt với dầm dài và cấu kiện cột lớn.
Bản chất của việc dùng bảng là tiết kiệm thời gian. Bản chất của việc tính lại là kiểm soát rủi ro. Người làm kỹ thuật giỏi không chọn một trong hai, mà biết lúc nào dùng cái nào để đạt hiệu quả cao nhất.
Với bảng tính trọng lượng thép hình, cách làm đáng tin cậy nhất là tra đúng quy cách, tự kiểm một phép tính ngắn và chừa biên cho dung sai giao nhận. Khi ba bước này khớp nhau, bạn sẽ dự toán nhanh hơn, đặt hàng sát hơn và giảm đáng kể tranh chấp khối lượng ở công trường.
