Điểm quan trọng là không nên nhìn “mã thép” theo cách rời rạc. Khi tra trọng lượng, bạn cần gắn quy cách với chiều dài cây, tiêu chuẩn sản xuất và đơn vị tính đang dùng là kg/m hay kg/cây. Theo tài liệu kỹ thuật kết cấu thép, mật độ thép kết cấu thường được lấy xấp xỉ 7.850 kg/m³, đây là nền tảng để suy ra khối lượng khi đã biết diện tích tiết diện. ([EurocodeApplied.com][1])
Sau đây là cách đọc, cách tính và cách dùng bảng tra sao cho sát nhu cầu thi công, gia công và mua hàng hơn.
Trọng lượng thép hình là gì và vì sao phải tra đúng?
Trọng lượng thép hình là khối lượng của một tiết diện thép theo chiều dài nhất định, thường gặp nhất là kg/m hoặc kg/cây. Từ đó, bạn mới chuyển được từ bản vẽ sang số lượng đặt hàng và chi phí vận chuyển.
Nói thực tế hơn, người mua thường gặp ba sai lệch phổ biến. Sai lệch thứ nhất là nhầm giữa trọng lượng theo mét với trọng lượng theo cây 6 m hoặc 12 m. Sai lệch thứ hai là nhầm giữa các dòng có cùng chiều cao nhưng khác bề rộng cánh và chiều dày. Sai lệch thứ ba là dùng một bảng tra nhưng áp cho thép thuộc tiêu chuẩn khác.
Nội dung file đính kèm cho thấy phần dữ liệu tham khảo đang nghiêng mạnh về thép U, với nhiều quy cách được biểu diễn trực tiếp bằng kg/cây và nhiều dòng có ghi rõ quy đổi kg/m. Chỉ riêng điều này đã cho thấy search intent chính của từ khóa không phải là lý thuyết chung chung, mà là “tra nhanh để tính khối lượng thực tế”.
Vì vậy, một bài viết hữu ích không chỉ dừng ở bảng số. Nó phải giải thích được lúc nào nên tra barem, lúc nào nên tự tính, và lúc nào cần quay lại catalogue hoặc chứng chỉ của nhà sản xuất để xác nhận lại.
Có thể bạn quan tâm: Thép Hình Chữ L Là Gì? Kích Thước Và Bảng Tra Thép Góc L
Có mấy nhóm thép hình cần tra trọng lượng?

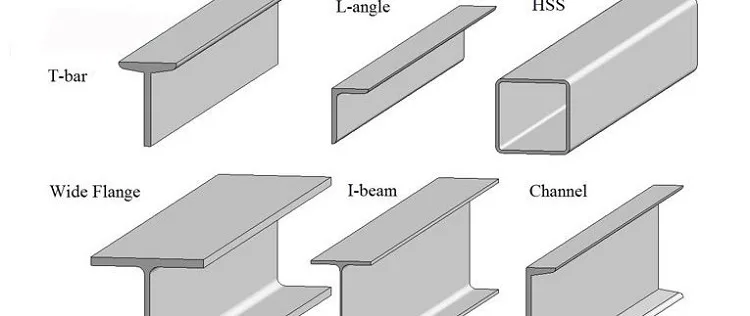

Có 5 nhóm thép hình chính thường được tra trọng lượng: U, I, H, V và C. Mỗi nhóm phục vụ một kiểu kết cấu khác nhau nên cách đọc barem cũng khác.
Nhìn từ nhu cầu thi công dân dụng và nhà thép tiền chế, thép U và C thường xuất hiện trong xà gồ, khung phụ hoặc cấu kiện phụ trợ. Thép I và H lại xuất hiện dày hơn ở dầm, cột, khung chịu lực. Thép V thường dùng nhiều trong giằng, khung phụ, liên kết và gia công cơ khí.
Trong file tham khảo, nguồn thứ hai cũng gom nhóm tra cứu theo U, I, V, C và thép hộp, còn nguồn thứ ba đi sâu vào riêng thép I200. Điều đó xác nhận rằng người dùng không chỉ tra một mã duy nhất, mà còn có nhu cầu so sánh giữa nhiều dòng hình thép khác nhau trước khi chốt vật tư.
Ở góc độ kỹ thuật, các nhà sản xuất và tổ chức chuyên ngành đều công bố kích thước tiết diện chuẩn và khối lượng đơn vị cho từng series thép hình. AISC duy trì Shapes Database cho các tiết diện kết cấu, còn Nippon Steel công bố catalogue tiết diện theo JIS G 3192. Đây là hai ví dụ cho thấy trọng lượng thép hình luôn gắn với tiêu chuẩn và series cụ thể, không phải con số “dùng chung cho mọi nơi”. ([AISC][2])
Có thể bạn quan tâm: Quy cách và trọng lượng kẽm gai: 2ly, 2.2ly, 2.5ly, 2.7ly, 3ly
Tra bảng hay tự tính trọng lượng thép hình sẽ chính xác hơn?
Tra bảng nhanh hơn, còn tự tính giúp kiểm tra chéo tốt hơn. Cách an toàn nhất là dùng cả hai: tra barem trước, rồi kiểm lại bằng công thức khi đơn hàng lớn hoặc cấu kiện quan trọng.
Về nguyên lý, khối lượng thép được suy ra từ diện tích tiết diện nhân với chiều dài và nhân với mật độ vật liệu. Khi dùng hệ mm và m, công thức thực hành thường được viết theo dạng:
Trọng lượng (kg/m) = Diện tích tiết diện (mm²) × 0,00785Hệ số 0,00785 xuất phát từ mật độ thép kết cấu khoảng 7.850 kg/m³. Giá trị này phù hợp với các tài liệu kỹ thuật phổ biến dùng cho thiết kế và bóc tách sơ bộ. ([EurocodeApplied.com][1])
Ví dụ dễ hiểu là một tiết diện có diện tích 3.000 mm². Khi nhân với 0,00785, ta được khoảng 23,55 kg/m. Nếu cây dài 6 m thì khối lượng xấp xỉ 141,3 kg/cây. Cách kiểm này đặc biệt hữu ích khi bạn nhận được bản vẽ có thông số tiết diện nhưng chưa có barem kèm theo.
Điểm mới cần nhấn mạnh là tự tính không thay thế hoàn toàn bảng tra của nhà máy. Lý do là tiết diện cán nóng, dung sai kích thước, series tiêu chuẩn và cách đặt tên thương mại có thể khiến cùng một tên gọi dân dụng nhưng barem thực tế khác nhau. AISC và các catalogue tiết diện chuẩn đều thể hiện rất rõ logic này khi mỗi series đều có dimension và unit mass riêng. ([AISC][2])
Có thể bạn quan tâm: Thép hộp mạ kẽm – Bảng báo giá mới nhất trên thị trường
Cách đọc quy cách để không nhầm kg/m và kg/cây
Có 4 lớp thông tin cần đọc cùng nhau: chiều cao tiết diện, chiều rộng cánh, chiều dày, và chiều dài cây. Đọc thiếu một lớp là rất dễ tính sai.
Trong file đính kèm, nhiều dòng thép U đã thể hiện rõ kiểu ghi rất quen thuộc của thị trường, chẳng hạn U200x76x5.2x6m đi cùng 18,4 kg/m và quy đổi ra 110,40 kg/cây; cùng quy cách đó nhưng dài 12 m sẽ thành 220,80 kg/cây. Đây là ví dụ rất tốt để thấy rằng cùng một tiết diện, đổi chiều dài thì kg/cây đổi ngay, còn kg/m giữ nguyên.
Một số dòng khác trong file cũng cho thấy cùng chiều cao 200 nhưng bề rộng cánh và bề dày khác nhau thì kg/m thay đổi đáng kể. Đây là lý do người mua không nên chỉ nói “thép U200” rồi chốt hàng ngay. Tên gọi tắt giúp nhận diện nhanh, nhưng barem chỉ chính xác khi quy cách đầy đủ.
Bảng dưới đây giúp nhìn nhanh sự khác nhau giữa các cách đọc:
| Cách ghi | Ý nghĩa chính | Dùng để làm gì |
|---|---|---|
| kg/m | Khối lượng trên 1 mét dài | Tính tải, bóc tách, so sánh tiết diện |
| kg/cây 6m | Khối lượng của cây dài 6 m | Đặt hàng, bốc xếp, vận chuyển |
| kg/cây 12m | Khối lượng của cây dài 12 m | Tính xe chở, cẩu lắp, tồn kho |
| H x B x t | Bộ kích thước tiết diện | Xác định đúng mã thép trước khi tra |
Có thể bạn quan tâm: 1m sắt phi 6 nặng bao nhiêu kg? 1 vòng, 1 cuộn sắt bao nhiêu kg?

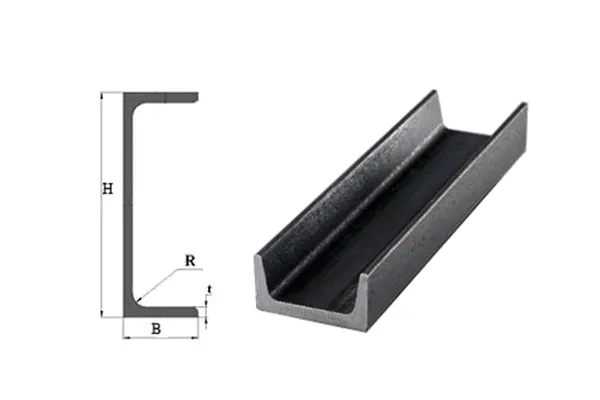

Bảng tra thép U trong file cho thấy điều gì?
Có một dải thép U rất rộng trong file, từ cỡ nhỏ đến cỡ lớn, và đó là phần dữ liệu gốc đáng giá nhất để triển khai bài viết. Giá trị của bảng này nằm ở tính thực hành, không nằm ở số lượng dòng.
Cụ thể, file cho thấy các quy cách nhỏ như U50x25x2,4x3x6m ở mức 13,00 kg/cây, trong khi các quy cách lớn hơn như U200x76x5.2 có thể lên 110,40 kg/cây với chiều dài 6 m và 220,80 kg/cây với chiều dài 12 m. Ở nhóm lớn hơn nữa, các dòng U250, U280, U300 và U380 tăng rất mạnh về khối lượng, có dòng lên 654,00 kg/cây.
Điều đáng chú ý là bảng này phản ánh đúng nhu cầu hiện trường: người dùng thường cần một con số đủ nhanh để ước lượng vận chuyển, nâng hạ và ngân sách mua hàng. Nó không thay thế hồ sơ thiết kế, nhưng rất hữu ích ở giai đoạn chào giá, bóc sơ bộ và kiểm đơn.
Một góc nhìn thực tế hơn là: càng lên nhóm U lớn, sai số cộng dồn càng đáng tiền. Nếu lệch 3–5 kg/m ở vài chục cây, tổng khối lượng đơn hàng có thể chênh hàng trăm kilogram. Với các đơn hàng lớn, phần chênh đó tác động trực tiếp đến chi phí cẩu, chi phí xe và đôi khi cả năng lực chịu tải của sàn kho.
Vì sao cùng tên thép hình nhưng trọng lượng vẫn khác?
Có, cùng tên gọi dân dụng nhưng trọng lượng thép hình vẫn có thể khác vì khác tiêu chuẩn, khác series cán và khác dung sai. Đây là điểm người mua hay bỏ sót nhất.
Ví dụ với thép I, file tham khảo thứ ba mô tả I200 như một nhóm tiết diện có cùng chiều cao danh nghĩa 200 mm nhưng vẫn có nhiều phương án bề rộng cánh và chiều dày khác nhau. Điều đó nghĩa là “I200” chỉ mới cho bạn một khung nhận diện ban đầu, chưa đủ để kết luận khối lượng chính xác.
Tương tự, trên các hệ tiêu chuẩn như JIS hoặc AISC, mỗi series thép hình đi kèm bộ kích thước và khối lượng đơn vị riêng. AISC Shapes Database tồn tại chính để tránh việc gọi tên tiết diện theo cách quá chung chung, còn Nippon Steel cũng công bố danh mục structural shapes bám chuẩn JIS G 3192 với unit mass đi kèm. ([AISC][2])
⚠️ Lưu ý: Nếu bảng tra trên thị trường chỉ ghi “U200”, “I200” hoặc “H200” mà không có series kích thước đầy đủ, bạn nên coi đó là dữ liệu tham khảo sơ bộ, chưa phải căn cứ cuối cùng để đặt hàng.
Cách tính trọng lượng thép hình theo 4 bước
Phương pháp 4 bước cho kết quả khá sát khi bạn có đầy đủ kích thước tiết diện. Đây là cách nên dùng để kiểm tra chéo trước khi chốt đơn hàng hoặc bóc dự toán.
Xác định đúng tiết diện
Bạn cần biết thép là U, I, H, V hay C; sau đó chốt đủ các thông số kích thước. Với thép cán nóng, nên lấy theo catalogue hoặc chứng chỉ của nhà sản xuất thay vì suy đoán từ tên gọi thương mại.
Tìm diện tích tiết diện
Diện tích tiết diện thường có sẵn trong catalogue kỹ thuật. Với một số series chuẩn, dữ liệu này đi cùng moment quán tính, bán kính quán tính và unit mass. AISC và catalogue structural shapes của Nippon Steel đều công bố nhóm dữ liệu này theo từng series. ([AISC][2])
Nhân với hệ số 0,00785
Khi diện tích đang ở mm², bạn nhân với 0,00785 để ra kg/m. Hệ số này bám theo mật độ thép kết cấu xấp xỉ 7.850 kg/m³. ([EurocodeApplied.com][1])
Nhân tiếp với chiều dài thực tế
Sau khi có kg/m, bạn nhân với 6 m, 12 m hoặc chiều dài cắt thực tế của cấu kiện. Đây là bước chuyển từ dữ liệu kỹ thuật sang dữ liệu mua hàng và thi công.
Điểm mới nên nhớ là với cấu kiện đã gia công lỗ, bản mã hàn thêm hoặc cắt vát đầu, khối lượng thực tế có thể lệch khỏi barem chuẩn. Lúc đó, bảng tra chỉ còn là mốc nền; khối lượng thanh thành phẩm phải kiểm theo bản vẽ gia công.
Khi nào nên dùng bảng tra, khi nào phải hỏi lại nhà cung cấp?
Dùng bảng tra khi bạn cần ước lượng nhanh, bóc khối lượng sơ bộ hoặc so sánh vài phương án tiết diện. Hỏi lại nhà cung cấp khi đơn hàng đã sang giai đoạn đặt mua, nghiệm thu hoặc liên quan đến cấu kiện chịu lực chính.
Trường hợp nên xác nhận lại gồm có ba nhóm. Một là thép hình nhập khẩu với series ít gặp. Hai là thép có mạ, sơn hoặc gia công thêm làm thay đổi khối lượng hoàn thiện. Ba là các đơn hàng lớn cần khớp chặt với tải xe, tải cẩu hoặc định mức vận chuyển.
Nội dung file gốc đã cung cấp nền dữ liệu tốt cho thép U và một phần logic phân nhóm thép hình. Tuy nhiên, nếu bạn dùng các con số đó cho mua bán thực tế, bước cuối cùng vẫn nên là đối chiếu với catalogue, mill test certificate hoặc bảng thông số từ đúng nhà sản xuất của lô hàng.
Với nhu cầu tra cứu hằng ngày, cách làm hiệu quả nhất là lưu sẵn một bảng barem nội bộ cho các mã dùng nhiều, nhưng luôn để cột “nguồn xác nhận cuối” riêng. Cách này giúp đội mua hàng và đội kỹ thuật nói cùng một ngôn ngữ, tránh cảnh một bên tính theo kg/m còn bên kia đặt theo kg/cây.
Muốn dùng trọng lượng thép hình hiệu quả, bạn nên tra đúng quy cách, hiểu rõ kg/m khác kg/cây ra sao, rồi kiểm chéo bằng công thức trước khi đặt hàng. Sau bước đó, hãy đối chiếu lại catalogue hoặc chứng chỉ lô hàng để chốt số liệu an toàn hơn.
