Tra trọng lượng thép ống cần nhìn vào thông số nào trước?
Muốn tra nhanh và đúng, hãy đọc theo thứ tự: đường kính ngoài thực tế, độ dày thành ống, tiêu chuẩn chiều dày và chiều dài giao hàng. Sai ngay ở bước nhận diện quy cách thì toàn bộ phần kg/m phía sau sẽ lệch.
Theo ASME B36.10M, kích thước ống thép carbon và thép hợp kim được nhận diện bằng NPS hoặc DN, đi kèm OD và schedule; với ống inox, hệ kích thước thường đối chiếu theo ASME B36.19M. ASTM A53 áp dụng cho ống thép đen và ống mạ kẽm nhúng nóng dùng cho mục đích cơ khí, áp lực và đường ống thông dụng; ASTM A312 là chuẩn phổ biến cho ống inox austenitic dùng trong môi trường ăn mòn và nhiệt độ cao.
Thuật ngữ: DN/NPS là cỡ danh nghĩa để gọi tên ống, không phải lúc nào cũng trùng tuyệt đối với đường kính đo ngoài tại hiện trường. OD là đường kính ngoài thực tế. Schedule là cấp chiều dày thành ống như SCH10, SCH40, SCH80. kg/m là khối lượng trên một mét ống. kg/6m là khối lượng theo cây 6 m, cách quy đổi đang được dùng rất nhiều trong mua bán tại Việt Nam.Người làm hiện trường thường gặp ba nhầm lẫn lặp đi lặp lại:
* Lấy DN để thay cho OD khi tính khối lượng. * Nhìn cùng một cỡ ống nhưng bỏ qua khác biệt giữa SCH10 và SCH40. * Dùng bảng của ống đen để áp cho ống mạ kẽm hoặc inox.
Theo kinh nghiệm bóc tách cho kết cấu phụ trợ nhà xưởng, lỗi phổ biến nhất không nằm ở công thức mà nằm ở việc đội mua hàng ghi “DN50” nhưng không chốt rõ OD 60,3 mm và độ dày đi kèm. Chỉ cần đổi từ 3,18 mm sang 3,91 mm, chênh lệch khối lượng đã đủ làm sai dự toán vận chuyển cho cả một lô hàng vài tấn.
Có thể bạn quan tâm: Tôn giả ngói là gì? Kích thước tiêu chuẩn và Bảng giá của tôn giả ngói

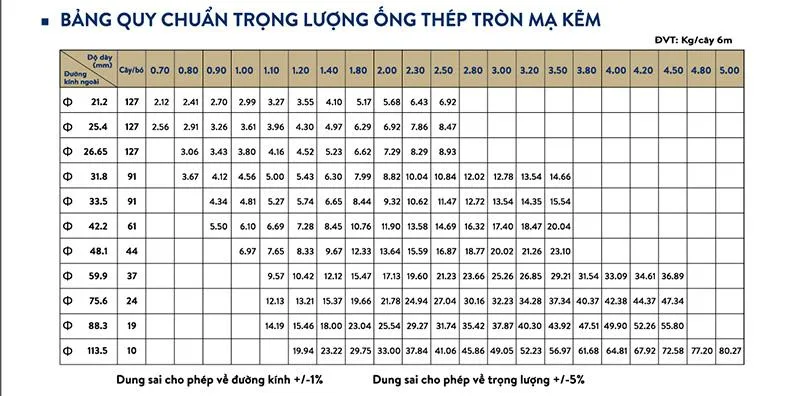

Bảng tra nhanh kg/m và kg/cây 6 m cho cỡ thông dụng
Dưới đây là bảng tra nhanh cho nhóm kích thước rất hay gặp khi mua ống thép carbon theo hệ DN và schedule. Dữ liệu tham chiếu được tổng hợp từ bảng quy cách thị trường trong file gốc và đối chiếu logic kích thước theo ASME B36.10M.
| Quy cách danh nghĩa | OD (mm) | Độ dày (mm) | Cấp dày | Trọng lượng (kg/m) | Trọng lượng (kg/6m) | Gợi ý ứng dụng |
|---|---|---|---|---|---|---|
| DN15 | 21.3 | 2.77 | SCH40/STD | 1.27 | 7.62 | Ống nước, giá đỡ nhẹ |
| DN20 | 26.7 | 2.87 | SCH40 | 1.69 | 10.14 | Cơ điện, đường ống nhỏ |
| DN25 | 33.4 | 3.38 | gần SCH40 | 2.57 | 15.42 | Khung phụ, ống công nghệ nhẹ |
| DN32 | 42.2 | 3.56 | SCH40 | 3.39 | 20.34 | Chữa cháy, kết cấu phụ |
| DN40 | 48.3 | 3.68 | SCH40 | 4.05 | 24.30 | Ống cơ điện, đỡ sàn thao tác |
| DN50 | 60.3 | 3.91 | SCH40 | 5.43 | 32.58 | PCCC, tuyến ống áp lực vừa |
| DN65 | 73.0 | 5.16 | SCH40 | 8.63 | 51.78 | Trục ống đứng, đường ống công nghiệp |
| DN80 | 88.9 | 5.50 | SCH40 | 11.31 | 67.86 | Tuyến chính PCCC, utility |
| DN100 | 114.3 | 6.02 | gần SCH40 | 13.75 | 82.50 | Đường ống chính, cột đỡ nặng |
| DN50 | 60.3 | 5.54 | SCH80 | 7.48 | 44.88 | Ống áp lực cao hơn |
| DN65 | 73.0 | 7.01 | SCH80 | 11.40 | 68.40 | Ống công nghệ tải nặng |
| DN80 | 88.9 | 7.60 | SCH80 | 15.23 | 91.38 | Đường ống chịu điều kiện khắt khe |
⚠️ Lưu ý: Cùng là DN50 nhưng ống dày 3,91 mm và 5,54 mm chênh nhau khoảng 2,05 kg/m. Nếu đặt 500 cây 6 m, tổng chênh lệch đã vượt 6 tấn, đủ làm đội chi phí cẩu lắp và vận chuyển.
Có thể bạn quan tâm: Quy Cách Trọng Lượng Láp Nhôm
Công thức tính có đủ dùng để kiểm tra báo giá không?
Có. Công thức đủ tốt để kiểm tra báo giá, bóc vật tư và phát hiện quy cách bị ghi sai; nhưng đó vẫn là trọng lượng lý thuyết, chưa phải số cân giao nhận cuối cùng của từng lô.
Cách tính nền tảng là lấy diện tích tiết diện vành khuyên nhân với khối lượng riêng thép. Giá trị 7.850 kg/m³ được dùng rất phổ biến trong tính toán kỹ thuật thép.
Trong đó:
* (m): trọng lượng theo kg/m * (D): đường kính ngoài, tính bằng mm * (t): độ dày thành ống, tính bằng mm * 7.85: khối lượng riêng quy đổi của thép
Ví dụ tính nhanh với DN50 dày 3,91 mm
Lấy (D = 60.3) mm và (t = 3.91) mm:
[ m \approx \frac{3.1416 \times (60.3 – 3.91)\times 3.91 \times 7.85}{1000} \approx 5.43 \text{ kg/m} ]Kết quả này bám rất sát giá trị tra bảng cho DN50 SCH40. Vì vậy, khi nhận một báo giá ghi DN50 nhưng bên bán chào 4,4 kg/m, bạn có cơ sở nghi ngờ họ đang chào theo độ dày thấp hơn hoặc theo một hệ quy cách khác.
Theo kinh nghiệm kiểm tra hồ sơ mua hàng, cách dùng công thức hiệu quả nhất là không tính cả danh mục từ đầu. Hãy chọn 3 đến 5 mã hàng có tỷ trọng khối lượng lớn nhất để so chéo. Nếu những mã này sai, tổng dự toán gần như chắc chắn sai theo.
Có thể bạn quan tâm: Quy cách và trọng lượng kẽm gai: 2ly, 2.2ly, 2.5ly, 2.7ly, 3ly
Nên tra ống đen, mạ kẽm hay inox theo cách nào?
Không nên gom ba nhóm này vào một bảng duy nhất. Ống đen, ống mạ kẽm và ống inox có cách gọi quy cách gần nhau nhưng mục đích sử dụng, lớp phủ và hệ tiêu chuẩn làm việc khác nhau nên cách tra phải tách riêng.
Với ống thép carbon dùng cho cơ khí và đường ống thông dụng, thị trường thường bám theo ASTM A53 hoặc hệ kích thước ASME B36.10M. Với ống inox, kích thước thường đối chiếu theo ASME B36.19M và vật liệu theo ASTM A312.
Bảng so sánh dưới đây hữu ích hơn kiểu liệt kê chung chung:
| Nhóm ống | Cách tra ưu tiên | Điểm cần giữ chặt | Rủi ro nếu tra sai | Khi nào nên dùng |
| ———— | ————————————————————— | —————————————- | ——————————————– | ————————————– |
|---|---|---|---|---|
| Ống mạ kẽm | Tra theo quy cách nền + kiểm tra lớp mạ và tiêu chuẩn giao hàng | Phân biệt mạ kẽm điện phân và nhúng nóng | Chênh khối lượng thực giao, sai đơn giá/tấn | Cấp thoát nước, ngoài trời, PCCC |
| Ống inox | Tra theo ASME B36.19M và grade vật liệu | Phân biệt 304/316, SCH10S/40S/80S | Sai độ dày, sai chịu ăn mòn, sai giá rất lớn | Thực phẩm, hóa chất, môi trường ăn mòn |
Có thể bạn quan tâm: 1 cây sắt phi 12 nặng bao nhiêu kg? Giá 1 cây thép phi 12 bao nhiêu tiền?
Vì sao cùng một DN mà trọng lượng vẫn lệch giữa hai lô?
Có. Cùng một DN vẫn có thể lệch cân vì khác schedule, khác dung sai chiều dày, khác lớp phủ bề mặt và khác chiều dài cắt thực tế. Đây là điểm khiến nhiều lô hàng “đúng tên gọi” nhưng vẫn lệch tổng kg khi nghiệm thu.
Theo ASTM A999/A999M, yêu cầu chung cho ống thép hợp kim và inox có quy định liên quan đến giới hạn chiều dày và khối lượng khi kiểm tra; còn ASTM A53 cho ống thép đen và mạ kẽm cũng cho phép phạm vi dung sai nhất định theo tiêu chuẩn sản phẩm. Vì vậy, bảng tra chỉ là mốc danh nghĩa, không phải số cân tuyệt đối cho mọi cây ống.
Trong thực tế giao nhận, tôi thường thấy 4 nguyên nhân làm số cân lệch nhiều nhất:
Theo kinh nghiệm nghiệm thu vật tư tại các gói cơ điện nhà xưởng, sai lệch tổng khối lượng ở mức khoảng 2% đến 5% không phải hiếm nếu lô hàng gồm nhiều mã, nhiều độ dày và không cân tách từng nhóm quy cách. Mức lệch này chưa chắc là lỗi nhà cung cấp; nhiều khi nguyên nhân chỉ là phía mua dùng bảng ống đen để kiểm hàng mạ kẽm hoặc lấy chiều dài danh nghĩa thay cho chiều dài đo thực.
Q&A ngắn trong thân bài: Cùng DN65 nhưng OD 73 và OD 76 có coi là một không? Không. Hai hệ OD này cho ra kg/m khác nhau nên phải tách mã ngay từ lúc chào giá. Có nên chỉ kiểm theo số cây? Không đủ. Số cây chỉ giúp kiểm đếm, còn thanh toán theo tấn hoặc theo kg vẫn cần đối chiếu khối lượng.Cách kiểm tra giao nhận để không bị lệch tấn
Cách an toàn nhất là kiểm theo quy trình 4 bước: chốt đúng mã hàng, tra đúng kg/m, quy đổi theo chiều dài thực giao và đối chiếu bằng cân hoặc phiếu cân. Làm đủ bốn bước sẽ giảm đáng kể tranh cãi lúc quyết toán.
Quy trình kiểm tra thực tế
Cách làm này đặc biệt cần khi lô hàng có nhiều cỡ nhỏ. Với DN15 đến DN32, chỉ cần nhầm một cấp dày là sai số kg/m nhìn có vẻ nhỏ, nhưng cộng lên vài nghìn mét thì tổng tiền lệch không còn nhỏ nữa.
⚠️ Lưu ý: Nếu hợp đồng thanh toán theo tấn, hãy thống nhất ngay từ đầu dùng trọng lượng lý thuyết theo bảng nào hay trọng lượng thực cân bàn. Không chốt nguyên tắc này từ đầu là nguyên nhân phổ biến của tranh chấp.
Khi nào nên dùng bảng tra, khi nào phải hỏi lại nhà cung cấp?
Bảng tra đủ dùng cho dự toán, bóc tách và kiểm nhanh; nhưng khi hàng đi vào hợp đồng kỹ thuật, hàng áp lực, hàng inox hoặc hàng nhập khẩu, bạn nên yêu cầu xác nhận lại từ chứng chỉ và tiêu chuẩn giao hàng.
Hãy hỏi lại nhà cung cấp ngay trong các trường hợp sau:
* Cùng một DN nhưng có nhiều lựa chọn schedule. * Hàng ghi “mạ kẽm” nhưng không nêu rõ kiểu mạ. * Hàng inox chỉ ghi 304 mà không ghi schedule hoặc tiêu chuẩn. * Báo giá tính theo cây nhưng hợp đồng thanh toán theo tấn. * Chứng từ dùng hệ inch còn hồ sơ mua hàng lại dùng mm. * Lô hàng nhập khẩu có dung sai công bố khác thói quen tra bảng trong nước.
Theo tiêu chuẩn ASTM A53, ống thép đen và mạ kẽm có thể được cung cấp ở nhiều kích thước khác nhau miễn đáp ứng các yêu cầu còn lại của tiêu chuẩn; điều này nhắc người mua rằng tên thương mại chưa đủ để khóa trọng lượng. Với ống inox ASTM A312, khác biệt giữa các schedule như 10S, 40S và 80S cũng tác động trực tiếp đến kg/m và giá trị hợp đồng.
Nếu bạn đang bóc tách cho dự án có yêu cầu áp lực, chống ăn mòn hoặc kiểm định hệ thống, hãy xem bảng tra là công cụ kiểm nhanh chứ không phải tài liệu thay thế hồ sơ kỹ thuật. Điểm mấu chốt là đối chiếu được ba lớp dữ liệu: bản vẽ, PO và chứng chỉ vật liệu.
Câu Hỏi Thường Gặp
Tra trọng lượng thép ống theo kg/m hay kg/cây 6 m tiện hơn?
Cả hai đều cần. kg/m tiện cho bóc tách kỹ thuật và quy đổi nhanh, còn kg/cây 6 m tiện cho mua bán, xếp xe và kiểm số lượng ngoài kho. Làm mua hàng chuyên nghiệp nên dùng song song hai đơn vị.
Có thể dùng một bảng cho ống hàn và ống đúc không?
Chỉ khi hai loại có cùng OD và cùng độ dày danh nghĩa theo đúng tiêu chuẩn đang áp dụng. Trong nhiều giao dịch thực tế, tên gọi giống nhau nhưng schedule hoặc dung sai khác nhau nên không nên gộp máy móc.
Ống mạ kẽm có luôn nặng hơn ống đen không?
Thường là có khi cùng quy cách nền, vì lớp mạ làm tăng khối lượng thực tế. Tuy vậy, mức tăng không nên tự ước lượng cảm tính; cần xem tiêu chuẩn lớp phủ và chứng từ giao hàng của lô cụ thể.
DN và phi ngoài có phải là một không?
Không hoàn toàn. DN là cỡ danh nghĩa, còn phi ngoài hoặc OD là kích thước đo ngoài thực tế dùng trực tiếp trong tính toán khối lượng. Khi có mâu thuẫn giữa hai cách gọi, hãy ưu tiên OD và độ dày.
Sai số bao nhiêu thì nên kiểm lại lô hàng?
Khi tổng khối lượng lệch đủ ảnh hưởng đến thanh toán, vận chuyển hoặc tải trọng thiết kế thì phải kiểm lại ngay. Trong thực tế, chỉ cần lệch vài phần trăm ở lô lớn cũng đã đáng để đo mẫu, cân mẫu và rà lại bảng quy đổi.
Nắm đúng cách tra trọng lượng thép ống giúp bạn chốt quy cách chuẩn hơn, kiểm báo giá nhanh hơn và hạn chế lệch tấn khi giao nhận. Trước khi đặt hàng, hãy khóa đúng OD, độ dày, tiêu chuẩn và nguyên tắc thanh toán để mọi con số kg/m thực sự có ý nghĩa.
